智能控制,降低生产成本!

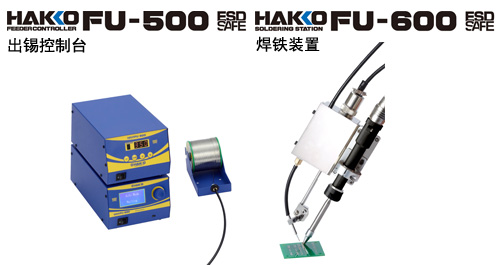

HAKKO FU-500/FU-600可以与其它机械人系统配合进行自动焊接,解决人手不足,降低人力成本及解除手工焊接质量不稳定情况。
* 白光没有供应机械人操作系统, 客户必须另外自行配置。

FU-500 出锡控制台


准 确 控 制 出 锡
FU-500的出锡驱动系统与焊铁距离贴近,有效提高循环出锡的精确度。

容 易 调 整 送 锡 位 置
调整送锡到焊咀的位置对自动焊接十分重要。FU-500只需用扳手转动调整螺栓,即可调整送锡位置。

防 止 锡 球 飞 散 标 准 装 置
设有V-CUT切割锡线标准装置,切开锡线可以防止锡球飞散。使用其它直径锡线时,只需更换滑轮装置,简单容易。


光 学 传 感 检 测 到 出 锡 错 误
采用光学传感检测功能检测到「堵塞」、「锡线用完」及「滑锡 (空转)」等出锡错误,避免焊点出现没有焊接的情况。

适 合 精 密 焊 接
可以对应幼至Ø0.3mm锡线之精细焊接, FU500-03X可以使用Ø0.3mm、0.5mm、0.6 (0.65)mm、0.8mm及1.0mm锡线。FU500-53X可以使用Ø1.2mm及1.6mm锡线。

高 性 能 焊 接 程 序
可以设定点焊及拖焊焊接程序各100个,更可以USB连接电脑, 编辑焊接程序。


FU-600 焊铁装置

轻 易 更 换 焊 咀
焊咀定位对自动焊接十分重要。FU-600付带焊咀调整治具,容易调整焊咀位置。只需松开两个螺栓,即可以取出焊铁部。先用焊咀调整治具设置适合焊咀位置,然后装回机械人系统上,马上可以继续操作。
准备另一组焊铁部,就可以将自动系统停止时间缩短至最少。当机械人系统仍在操作中,如果准备另一组焊铁部,事先决定好焊咀位置,更换焊铁时移除两个螺栓,过程简易,系统马上可以恢复操作。

采用低价高性能复合式发热组件
采用复合式焊咀,发热芯与焊咀二合为一,即使FU-600的功率只有140W,回热速度十分迅速,能够对应需要大热容量之焊接工作。

对应N2氮气焊接
另外选购N2氮气焊接系统,可以进行氮气焊接。

可设定6个预设焊接温度
可设定6个预设焊接温度,选定送锡控制台的焊接条件后,便可以指定在需要高热容量的焊接位置使用相对较高的预设温度。
规格
FU-500
型号 FU500-03X (220V) FU500-53X (220V)
FU500-01X (100V) FU500-51X (100V)
FU500-07X (110V) FU500-57X (110V)
功率消耗 25W (220V)
对应锡线直径 Ø0.3mm、Ø0.5mm、Ø0.6(0.65)mm、Ø0.8mm、Ø1.0mm Ø1.2mm、Ø1.6mm
外部尺寸 145mm(W) x 100mm(H) x 230mm(D)
重量(不包括电线) 2.3 kg
FU-600
型号 FU600-03X (220V)
FU600-01X (100V)
FU600-07X (100V)
功率消耗 140W (220V)
温度设定范围 50°C~500°C
预设温度 6个设定
外部尺寸 145mm(W) x 102mm(H) x 210mm(D)
重量(不包括电线) 2.8 kg


另 选 配 件
FU-500 出锡控制台
型号 产品说明 备注
BX1000 送锡滑轮装置/0.3mm
BX1001 送锡滑轮装置/0.5mm
BX1002 送锡滑轮装置/0.6mm
BX1003 送锡滑轮装置/0.8mm
BX1004 送锡滑轮装置/1.0mm
BX1005 送锡滑轮装置/1.2mm
BX1006 送锡滑轮装置/1.6mm
BX1007 送锡引导管组合/0.3mm
BX1008 送锡引导管组合/0.5~1.0mm
BX1009 送锡引导管组合/1.2~1.6mm
BX1010 铁氟龙软管/0.3mm,一套10条
BX1011 铁氟龙软管/0.5~0.6 mm,一套10条
BX1012 铁氟龙软管/0.8mm,一套10条
BX1013 铁氟龙软管/1.0mm,一套10条
BX1014 铁氟龙软管/1.2mm,一套10条
BX1015 铁氟龙软管/1.6mm,一套10条
BX1016 软管装置/0.3~1.0mm
BX1017 软管装置/1.2~1.6mm


FU-600 焊铁装置
型号 产品说明 备注
BX1027 助焊剂护盖
BX1023 N2转换器组件
BX1024 排气钢管组合A
BX1025 排气钢管组合B
BX1026 排气钢管组合C
CX1000 滑动组件 (垂直移动)
组件可以使用特制的连接器与FU-500组,让FU-600垂直移动,同时可以使用外置压缩空气控制。

CX1001 滑动组件 (拉焊适用)
拉焊时如碰到有高低起伏的环境或迂回角度等状况,可使用此组件让FU-600迎合操作。


CX1002 测温器 (机械人系统适用)
CX1003 洁咀器


HAKKO FU-500 / FU-600 只透过下列指定地区及企业经销商发售:

1.  广东省、广西、福建、江西、湖南、贵州、云南及海南地区 ~
    东莞市东和电子制程有限公司
     东莞市凤岗镇雁田怡安工业城62栋
     电话: (0769) 8777 8190
     传真: (0769) 8775 6488-239
     电邮luobobbyxl@donghe.com.cn
     联系人罗醒亮先生



2.  上海、江苏、浙江、安徽、湖北、河南、重庆、陕西及四川地区 ~
    上海量海电子科技有限公司
     上海市浦东新区东方路1369号海富花园6号楼7楼E座
     电话: (021) 5089 8536, 5089 8572
     传真: (021) 5089 8512
     电邮: zgl@liang-hai.com.cn
     联系人周国梁先生



3.  天津、北京、山东、河北、辽宁、吉林、黑龙江、山西、宁夏、青海、甘肃、新疆及内蒙地区 ~
    大连腾盛麦维科技开发有限公司
     电话: (0411) 8764 9029
     传真: (0411) 8764 9039
     电邮: maiwei771118@163.com
     联系人麦维先生



4.  信息产业、航天科技、航天科工、中航工业、中电公司、中船重工、中航、中船企业 ~
    北京航宇联众科技有限公司
     电话(010) 6055 1282
     电邮:   guoyingqiang@163.com
     联系人郭英强先生



5.  台湾地区 ~
    百电企业有限公司
     台湾台北市大安区光复南路574号3楼
     电话: (886) 02 2709 2072
     传真: (886) 02 2702 0184
     电邮:   wenpor@ms65.hinet.net
     联系人杨育诚先生


TX1 焊咀系列
TX1-XD   XD型 TX1-XD08   0.8XD型 TX1-XD16  1.6XD型 TX1-XD24  2.4XD型 TX1-XD3  3XD型


TX1-XBCR2   2XBCR型 TX1-XBCR3   3XBCR型 TX1-XBCR4   4XBCR型 TX1-XDR   XDR型

TX1-XDR16   1.6XDR型 TX1-XDR24   2.4XDR型 TX1-XDR3   3XDR型 TX1-XRK   XRK型

TX1-XD   XD型 TX1-XD08   0.8XD型 TX1-XD16  1.6XD型 TX1-XD24  2.4XD型 TX1-XD3  3XD型


TX1-XBCR2   2XBCR型 TX1-XBCR3   3XBCR型 TX1-XBCR4   4XBCR型 TX1-XDR   XDR型

TX1-XDR16   1.6XDR型 TX1-XDR24   2.4XDR型 TX1-XDR3   3XDR型 TX1-XRK   XRK型


包装清单

型号   标准配件
FU-500
出锡控制台

出錫装置,錫綫座,連接线,軟管裝置,電源线,使用說明書

 * 不包括送锡滑轮装置、送锡引导管组合及铁氟龙软管,必须同时另外选购。
FU-600
焊铁装置

FU-600, FU-6001 (或FU-6002),焊铁部安装座,焊咀调整治具,焊铁部连接线,抗热垫,中继线,电源线,助焊剂护盖,连接出锡装置螺栓,使用说明书

* 不包括焊咀,需另外选购。


看看其它自动焊接装置:FU-601
