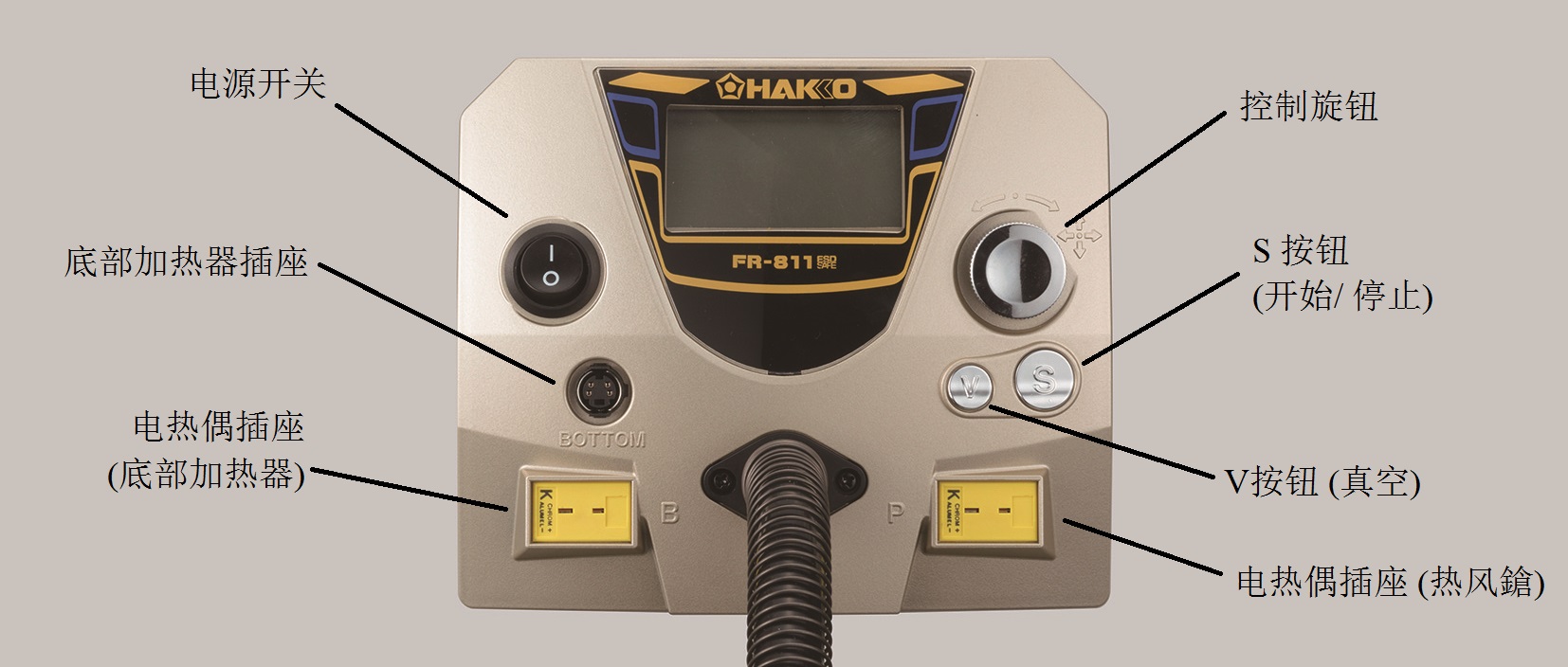

  LCD显示屏, 参数设定及运作状态一目了然。



  连接电热偶可记录温度数据及应用编程操作。



  可直接读取USB记忆装置进行数据传送。



  全新设计BGA喷咀, 热风会在内部产生对流, 让喷咀内的温度更平均。



  真空吸取功能, 只有在焊锡充份熔化后才会吸起组件, 避免对焊盘造成损坏。



  真空吸取指示器, 当成功吸起组件后, 指示器也会上升, 清楚显示作业状态。



  热风流量最高可达每分钟115公升, 温度可设定在摄氏50~ 600℃之间。





另 购 喷 咀



N51-01




N51-02


N51-03


N51-04

N51-05


N51-10




N51-11


N51-12


N51-13


N51-14


N51-15




N51-16


N51-17


N51-18


N51-19


N51-20




N51-21


N51-22


N51-23


N51-24


N51-25


N51-26
喷咀套装N51-50
包括N51-01, N51-03, N51-04,
N51-05各一个 (不包括N51-02)




































功率消耗 1,100W (220V)
温度设定 50 ~ 600℃


控 制 台
功率消耗 30W
风量设定 001 ~ 100% (5 ~ 115L/min)
尺寸 160(W) x 145(H) x 220(D)mm
重量 1.5kg



热 风 鎗
功率消耗 1,070W (220V)
长度 250mm
重量 180g


*热风流量值只供参考, 实际风量会根据不同喷咀或操作条件所影响。
*长度及重量不包括电线或连接管。


包 装 清 单

控制台连热风鎗, 热风鎗架, 真空吸管旋钮(L)连螺丝, 吸垫(Φ3mm, Φ5mm, Φ7.6mm各2个), USB连接线, 软件光盘, 电热偶, 抗热垫, 电源线, 温度参考图表, 使用说明书




使用FR-811专用软件及另选配件来组成一套低成本的SMD返修系统


FR-811提供6段加热控制区域(包括底部加热器), 跟大型回焊炉所提供的设定类同。   可使用USB连接电脑进行温度实时监测或加热编程。   连接电脑后使用专用软件来进行加热编程或温度实时监察, 加热程序及图表能够以CSV格式保存。




另 购 配 件


热风鎗固定架L
可另外加装专用底板固定架。
  热风鎗固定架M
适用于没有使用底部加热器或使用非专用底部加热器的场合。
  专用底部加热器
使用碳纤发热灯, 同时提供两个加热区域。


专用底板固定架
方便安装及固定底板, 也可微调底板位置。
  底板夹子B5098
适用于固定不
规则的底板。
  底板支撑杆B5136
从底部支撑底板,
避免底板变形。


































SMD 返 修 系 统 组 合 范 例






控 制 台
