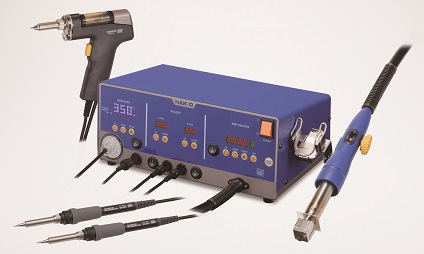

  • 一体式多功能维修系统, 适用于各种维修或返修工艺。
  • 提供焊接(双插座)、除锡及热风返修功能。
        * 标配一把焊铁、吸锡鎗及热风鎗




焊 铁 种 类 (标配FX-8801一把, 其它另外选购)

FX-8801中型(M)焊铁, 提供多元化T18焊咀选择。   FX-8805大型(L)焊铁, 配合T19大热容量焊咀使用。   FX-8802氮气(N2)焊铁, 减少氧化有助提升焊接效能。

FX-8803自动出锡焊铁,可同时只用单手送锡及进行焊接工作。
FX-8804电热镊子, 对贴装组件直接加热, 快捷拆除边长25mm以下SOP组件。





















除 锡 工 具


FR-4101吸锡鎗, 140W发热芯, 全新吸咀设计。   S S吸咀适用于微细密集的线路板。   长形吸咀适用于窄小空间的线路板。   椭圆形吸咀适用于平偏终端组件。






热 风 返 修


热风流量最高可达每分钟115公升, 温度可设定在摄氏50~ 600℃之间。



全新设计BGA喷咀, 热风会在内部产生对流, 让喷咀内的温度更平均。



真空吸取功能, 只有在焊锡充份熔化后才会吸起组件, 避免对焊盘造成损坏。



真空吸取指示器, 当成功吸起组件后, 指示器也会上升, 清楚显示作业状态。



功率消耗 1,430W (220V)


控 制 台
尺寸 370(W)x150(H)x220(D)mm
重量 9 kg


焊 铁 部 份
输出电压 AC26V
温度设定 50 ~ 480℃
温度稳定 无负荷时±1℃(200-480℃)


吸 锡 部 份
输出电压 AC24V
真空发动 双柱式真空泵
真空压力 最高80kPa (600mmHg)
吸入流量 15 L/min
温度设定 330 ~ 450℃
温度稳定 无负荷时±5℃


热 风 部 份
功率消耗 30W
风量设定 1 ~ 9  (5 ~ 115L/min)
温度设定 50 ~ 600℃


焊 铁
* 参考下列焊铁规格FX-8801


吸 锡 鎗
功率消耗 140W (24V)
接地阻抗 < 2Ω
接地电压 < 2mV
发热组件 二合一发热组件
标准吸咀 N61-05 (Φ1.0mm)
电线长度 1.2m
长度 168mm
重量 170g



热 风 鎗
功率消耗 1,070W (220V)
标准喷咀 N51-02 (Φ4mm)
长度 250mm
重量 180g
* 热风流量值只供参考, 实际风量会根据不同喷
  咀或操作条件所影响。
* 长度及重量不包括电线或连接管。




焊 铁 规 格 (标配FX-8801一把, 其它另外选购)


FX-8801
T18焊咀系列






功率消耗 65W (26V)
设定温度 50 ~ 480℃
接地阻抗 < 2Ω
接地电压 < 2mV
发热组件 陶瓷发热芯
标准焊咀 T18-B
电线长度 1.2m
尺寸 217mm
重量 46g



FX-8805
T19焊咀系列






功率消耗 65W (26V)
设定温度 50 ~ 480℃
接地阻抗 < 2Ω
接地电压 < 2mV
发热组件 陶瓷发热芯
标准焊咀 T19-B
电线长度 1.2m
尺寸 222mm
重量 52g



FX-8802
T18焊咀系列






功率消耗 65W (26V)
设定温度 50 ~ 480℃
接地阻抗 < 2Ω
接地电压 < 2mV
发热组件 陶瓷发热芯
标准焊咀 T18-B
电线长度 1.2m
尺寸 190mm
重量 59g



FX-8803
T18焊咀系列




须另购焊铁架
C1437一起使用。







功率消耗 65W (26V)
设定温度 50 ~ 480℃
接地阻抗 < 2Ω
接地电压 < 2mV
发热组件 陶瓷发热芯
标准焊咀 T18-CF3
标准导咀 Φ1.0mm
锡线直径 Φ0.6,0.8,1.0,1.2,1.6mm
电线长度 1.1m
尺寸 170(W)x180(H)x23(D)mm
重量 207g




FX-8804
专用拔咀系列



也可另购整套焊铁架连B3666镊子插座FH800-04BY。





焊铁架须加装B3666镊子插座一起使用。



功率消耗 65W (26V)
设定温度 200 ~ 400℃
接地阻抗 < 2Ω
接地电压 < 2mV
发热组件 陶瓷发热芯
标准拔咀 A1378
电线长度 1.2m
尺寸 186mm
重量 93g
(操作温度必须设定在200 ~ 400℃范围以内。)















*长度及重量不包括电线或连接管, 但包括标准焊咀或拔咀。


看看其它维修系统:FR-701


包 装 清 单

控制台连热风鎗, N51-02喷咀, 热风鎗插座, 真空吸管旋钮(L)连螺丝, 吸垫(Φ3mm, Φ5mm, Φ7.6mm各2个), FX-8801焊铁, FR-4101吸锡鎗, FH-800焊铁架(连清洁海绵,清洁丝), FH-410吸锡鎗架(连清洁丝),工具箱(Φ1.0mm清洁针, 发热芯清洁针, Φ1.0mm清洁钻针, 吸咀扳手, 过滤纸2片, 陶瓷过滤纸(L) 4片), 抗热垫, 颜色带2条, 电源线, 使用说明书
