  • 适用于焊接或拆除电路板元件,效能极高。
  • 焊料熔流可作温度及时间调节。
  • 有多款喷咀选用。
  • 准确自动的焊接和除锡周期。
  • 设有指示灯能正确显示喷咀位置,方便处理不同元件。
  • 486气压系统可将穿孔中的锡屑彻底消除。


操作方法

  1. 当焊锡从穿孔流出时便可拆除IC。               2. 拆除IC后再用气压系统清除余锡。

  尺寸    485 (系统本体)
  486 (气压系统)
  500(阔) x 245(高) x 550(深) mm

150(阔) x 100(高) x 300(深) mm
  重量    485 (系统本体)
  486 (气压系统)
  35kg (不包括焊锡)

3.5kg
  输入电压    AC100V  50/60Hz
  功率消耗       850W (220V)
  工作温度   -5 ~ 40°C
  控温范围    约室温 ~ 299 °C
  熔锡量   10 kg
  发热元件    800W (400W x 2)
  空气压力   2 ~ 7kgf / cm² (使用气压系统486时)

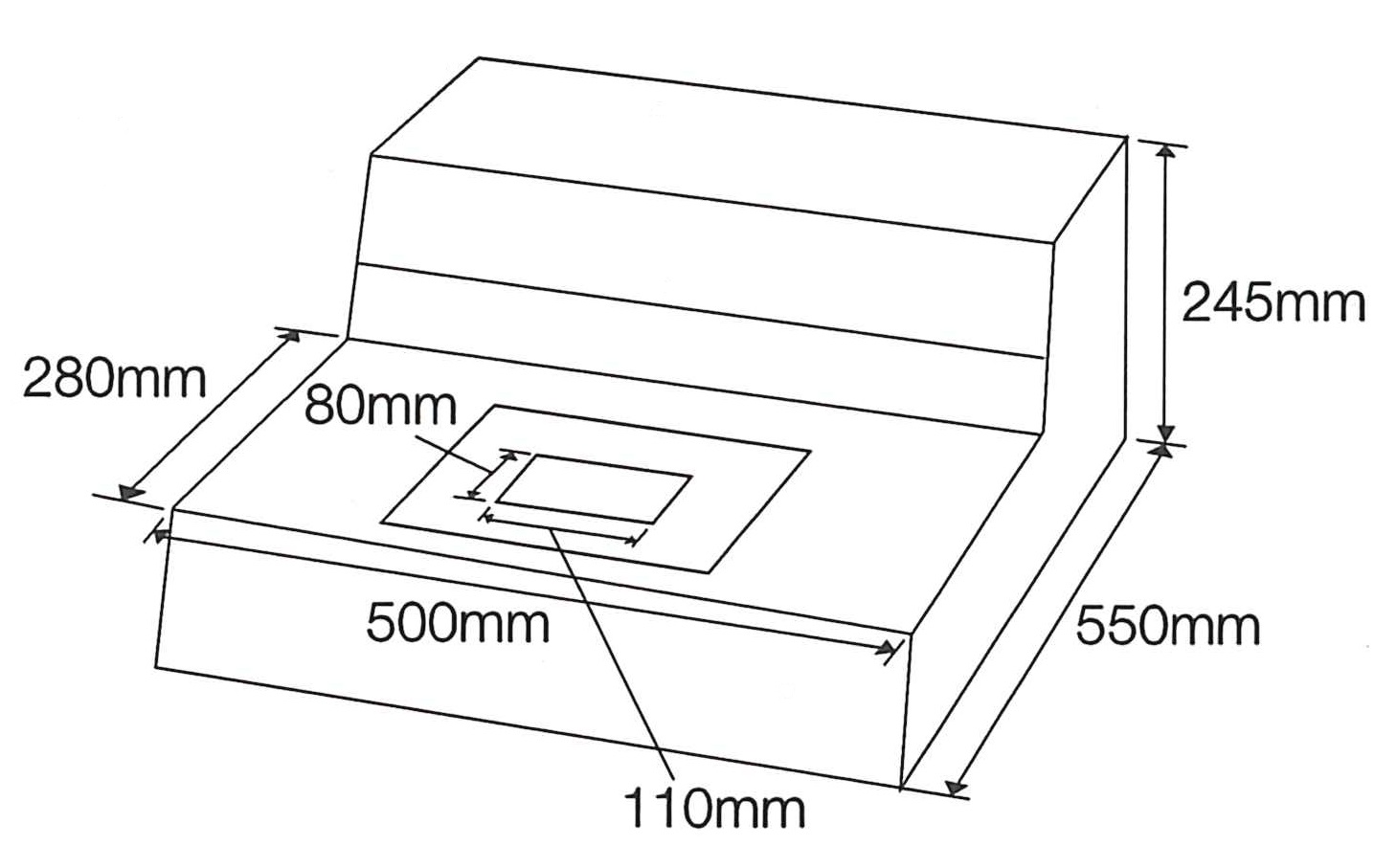

主机外部尺寸




看看其它锡炉:96/96-1,  FX-301B,  FX-300

包装清单
  型号   标准配件   另购喷咀 ﹑气罩
  485




































 485-1          系统本体
 486              气压系统
 485-N-01    14/16脚喷咀
 485-N-02    18/20脚喷咀
 485-N-03    28脚喷咀
 485-N-04    42脚喷咀
 485-28        14/16脚气罩
 485-29        18/20脚气罩
 485-30         28脚气罩
 485-31         42脚气罩
 485-07         IC镊子
 485-026       防氧化剂
 485-09         抹刀
 485-10         灯 (6V,10W)
  可更换配件  485-H          发热元件 400W
 485-06        CA传感器
注意: 486必须与空气压缩机联用才能操作,白光可以另外供应空气压缩机,欢迎查询。


另购配件 - 喷咀                                                                                   单位: mm
内径
485-N-01 21 x 11
485-N-02 26 x 11
485-N-03 38 x 18
485-N-04 54 x 19
485-N-11 55 x 7
485-N-12 68 x 7
485-N-13 81 x 7
485-N-14 30 x 30
485-N-15 50 x 50
485-N-16 11 x 21 十字型
485-N-17 11 x 26 十字型
485-N-18 18 x 38 十字型
485-N-19 19 x 54 十字型

另购配件 - 气罩                                                                                   单位: mm
内径
485-28 21 x 10
485-29 25 x 10
485-30 34 x 17
485-31 51 x 17
485-32 51 x 7
485-33 64 x 7
485-34 77 x 7
485-35 30 x 30
485-36 50 x 50
